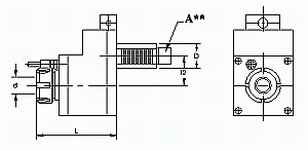

0° Drilling and Milling Head (OFFSET)

Drives: Baruffaldi - DIN1809 - DIN5482

click here to request more information about this product





N. Cod Dh6 d l2 L n.Max n1/n2 Nm Kg.

TE16F07...

16

1-7 ER11

32

70

6000

1:1

15

1,100

TE30F16...

30

1-13 ER20

44

110

6000

1:1

25

3,500

TE40F20...

40

4-20 ER32

50

120

6000

1:1

50

4,500

TE50F20...

50

4-20 ER32

50

120

4500

1:1

50

7,800

TE60F26...

60

6-26 ER40

60

160

3000

1:1

145

22,000
