Right Angle Head (1 Spindle ER25)

Taper HSK/F

click here to request more information about this product

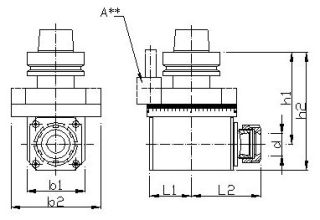

N. Cod. HSK d h1 h2 L1 L2 b1 b2 Ratio RPM kg.

WEB63HF16...

63/F

1-16 ER25

102

131

46.5

76.5

64

99

1/1

12000

3,200
